WJDF矩形定风量阀

‍用途与特性：

风量控制无需外加动力，依靠风管内的气流压力和阀内叶片，气囊、弹簧片、挡板和凸轮来控制阀门和叶片的开启位置，保持风量恒定。

WDDF电动式定风量阀是在WJDF机械式定风量阀基础上增加了电动执行机构，使用户可远距离调节定风量，提高了便利性能。

说明：WDDF-K为电动开关量定风量阀、WDDF-M为电动模拟量定风量阀。

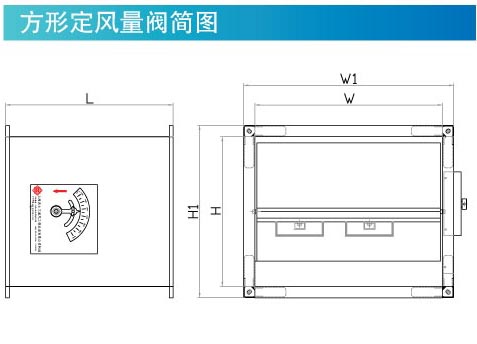

WJDF系列机械式定风量阀结构及工作原理概述

它由阀片、气囊和弹簧片相连的异形凸轮等组成，气囊有小孔与阀片相通，当送风管道压力或流量增大时，气囊集体膨胀，从而增加了阀片的关闭扭矩，使阀片向关阀方向运动，同时受弹簧片的制约而保持平衡，从而增加了阀门的局部阻力，起到增加压损的效果，达到了保持风量恒定的作用。反之，气囊收缩阀片向开启方向动作，使风量保持不变。同时我司根据异型凸轮的曲线计算和实验得出使弹簧片的拉力随异型轮的位置不同所对应的风量，绘制成刻度表，使客户调定风量变得简单易行。
